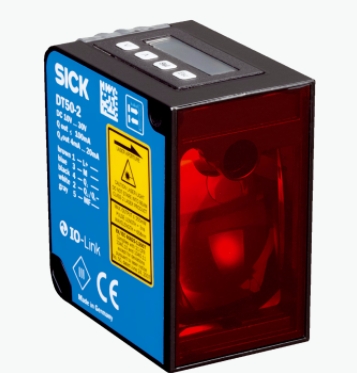

DT50-2B215552 施克SICK激光距离传感器

DT50-2B215552 施克SICK激光距离传感器

DT50-2B215252

技术参数

供电电压 Uv DC 10 V ... 30 V 1) 2)

残余纹波 ≤ 5 Vss 3)

功耗 ≤ 1.7 W 4)

初始化时间 ≤ 300 ms

预热时间 ≤ 15 min

外壳材料 金属 (压铸锌)

挡风玻璃的材质 塑料 (PMMA)

连接类型 插头, M12，5 针

显示器 3 x LED, LC 显示屏

重量 235 g

尺寸(宽 x 高 x 深) 36.2 mm x 63 mm x 58.6 mm

外壳防护等级

IP65

IP67

防护等级 III

测量范围从 ... 到：

200 mm ... 30,000 mm, 90% 漫反射 1) 2)

200 mm ... 17,000 mm, 18% 反射率

200 mm ... 10,000 mm, 6% 漫反射

测量物体 自然物体

分辨率 0.1 mm

重复精度 ≥ 0.5 mm 2) 3) 4)

准确度 ± 7 mm 4)

响应时间 1.67 ms ... 150 ms, 1.67 ms / 6.67 ms / 16.67 ms / 50 ms / 150 ms 5) 6)

开关频率 500 Hz / 125 Hz / 50 Hz / 16,6 Hz / 5,5 Hz 5) 6)

输出时间 0.67 ms / 2.67 ms / 6.67 ms / 20 ms / 60 ms 5) 7)

光源 红色激光 8)

可见红光

激光等级 1 (IEC 60825-1:2014, EN 60825-1:2014)

典型光点尺寸（距离） 10 mm x 10 mm (在 10 m)

其它功能 可设置的速度： 示教式、可参数设置、可逆式模拟输出端, 输出 Q2可切换：电流输出/电压输出/数字输出/Q1 未/已禁用, 切换模式：距离对象 (DtO)/窗口/传感器和背景之间的对象 (ObSB), 可示教、参数化和反转的数字输出, 多功能输入：激光关闭/外部示教/禁用, 恢复出厂设置, 形状比较：基于距离变化, 保持测量值, 关闭或锁定显示器, 简单示教选项

平均激光使用寿命（25 °C 时） 100,000 h
