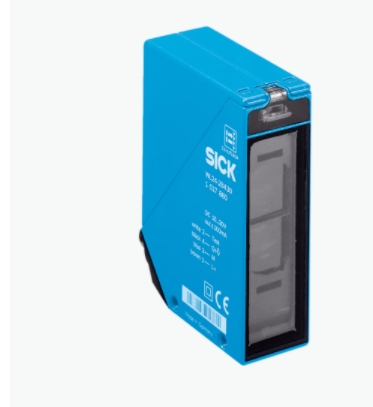

WL24-2B230S02

工作原理 镜反射式光电传感器

工作原理详细信息 双透镜

尺寸(宽 x 高 x 深) 27 mm x 87.5 mm x 65 mm

外壳形状（光束出口） 方形

大开关距离 0 m ... 22 m 1)

感应距离 0 m ... 15 m 1)

光源种类 可见红光

光源 LED 2)

光点尺寸（距离） Ø 250 mm (15 m)

设置 电位计

特殊特征 玻璃前窗

工作电压 UB 10 V DC ... 30 V DC 1)

残余纹波 < 5 Vss 2)

电流消耗 50 mA 3)

开关量输出 NPN, PNP

开关类型 明/暗切换

开关类型可选 可通过 PNP/NPN 转换器选择, 可通过明通/暗通开关选择

输出电流 Imax. ≤ 100 mA

响应时间 ≤ 500 µs 4)

开关频率 1,000 Hz 5)

连接类型 夹持式端子，带 M16 螺纹

保护电路

A 6)

C 7)

D 8)

防护等级 II 9)

重量 330 g

偏光滤镜 ✔

特殊产品 ✔

外壳材料 金属, 压铸锌

材料、光学元件 玻璃, 玻璃

外壳防护等级 IP67

测试输入端发射器关闭 TE 根据 0 V

运行环境温度 –40 °C ... +60 °C

仓库环境温度 –40 °C ... +75 °C

UL 文件编号 NRKH.E181493 & NRKH7.E181493

1)

 短路保护的电网环境下的临界值：大 8 A.

2)

公差.

3)

 无负荷.

4)

 信号传输时间（电阻负载时）.

5)

 亮暗对比度为 1:1 时.

6)

 A = U

V

接口（已采取反极性保护措施）.

7)

 C = 抑制干扰脉冲.

8)

 D = 抗过载电流和短路保护输出端.

9)

 额定电压 ：50 V DC.
