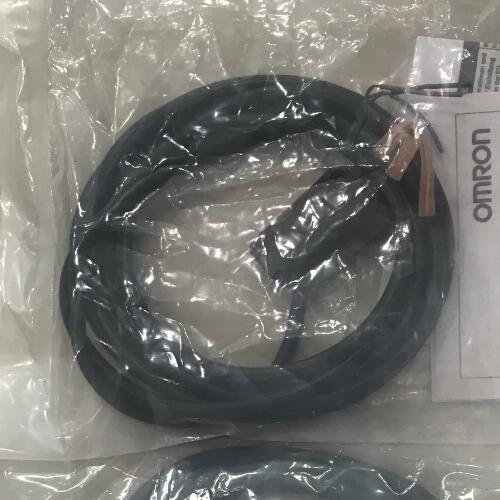

omron激光传感器E3ZG-R81-S结构方式

omron激光传感器E3ZG-R81-S结构方式

特点应用:

反射率特性 (白黑误差) 设定距离的10%以下 (设定距离900mm)

光源 (发光波长) 红外激光 (940nm) Class1 (IEC/EN60825-1：2014)

电源电压 DC10～24V (含Ripple (p-p) 10%) Class2

消耗电流 20mA以下

输出负载 负荷电源电压DC26.4V以下 Class2、负荷电流100mA以下

(残留电压 负荷电流10mA以内：1V以下、负荷电流10～100mA以内：2V以下)

Open连接器输出型 (NPN/PNP输出 因型号而异)

保护回路 电源逆接保护、输出短路保护、输出逆接保护

应答时间 动作•复归：各100ms以下

距离设定 示教方式

检测距离范围 50～设定距离 (白纸、黑纸200×200mm) 50～设定距离 (白纸、黑纸200×200mm)

设定范围 50～900mm (白纸200×200mm) 50～900mm (白纸200×200mm)

环境湿度范围 动作时：35～85%RH、保存时：35～95%RH (无结露)

绝缘抵抗 20MΩ以上 (DC500V兆欧表)

耐电压 AC1000V 50/60Hz 1min

振动 (耐久) 10～55Hz 复振幅1.5mm X、 Y、 Z各方向2h

冲击 (耐久) 500m/s2 X、 Y、 Z各方向3回

保护构造 P65 (IEC60529)

指示灯 动作指示 (橙色)、稳定/通信指示 (绿色)

连接方式 导线引出型 (标准导线长2m)、 M8连接器型、 M8连接器中继型 (标准导线长0.3m)、

M12smart click连接器中继型 (标准导线长0.3m)

光点直径 (参考值) φ116mm (距离900mm时)

应差 检测距离 50~100mm 时，应差距离 18mm 以下 检测距离 100~900mm 时，检测距离的 20%以下

E3ZG-LS是通过设定距离进行检测的，因此不受颜色、材质的影响，节省了更换工件时的评估和调整时间。

作为支持IO-Link的机型，提供PUSH-IN紧固端子台、M12 SmartClick接插件2种主站， 作为分别与其对应的各种传感器，提供PUSH-IN紧固端子台连接专用产品和M12接插件连接专用产品。

如果在组装区域安装了传感器，工具和工件的碰撞会使传感器出现故障或光轴偏移从而引发误检。但E3ZG-LS可通过远距 离检测实现组装区域外的检测，由此减少不必要的停线，另外小型化消除了对安装位置的限制。
