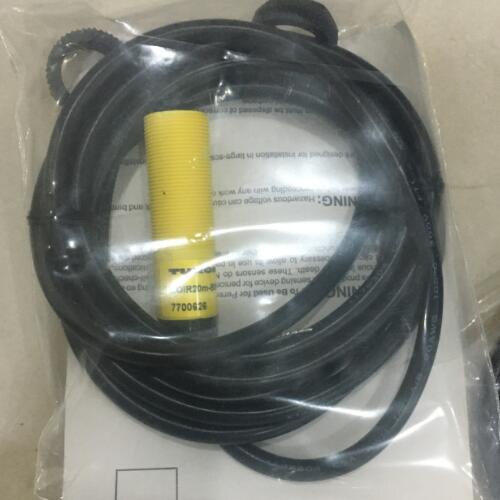

简单介绍TURCK对射式传感器EOIR20M-BS18-6X

简单介绍TURCK对射式传感器EOIR20M-BS18-6X

结构参数:

光缝会减小发射光束的尺寸：安装光缝会减小通过镜头的光的能量（光缝越小，通过的光就越少）。

例如：直径 20mm 的镜头安装上带一孔的光缝后，则通过此孔的光的能量仅为原来的(1/4) 或1/16，如果发射器和接收器都安装了光缝，则光的能量会损失双倍。

矩形光缝与同尺寸的圆孔形光缝相比，其镜头接收光的区域较大。

因此，如果被测物通过光束的方向是一定的，则优先选用矩形光缝（如边沿检测）。

如果小的被测物通过光束的方向不是固定的，则优先选用圆形光缝。

在使用对射式传感器检测小物体时，一方面要有效光束的尺寸必须小于被测物的尺寸，同时要使镜头保留尽可能大的可视区域，以足够的检测距离。

对射式－光缝：对于对射式光电传感器，在检测小的部件或进行定位时，其有效光束可能会太大以致不能进行检测。

在这种情况下，可以给传感器加装光缝来减小有效光束的尺寸。

对射式检测模式要求发射器与接收器对射安装，以接收器能接收到发射器发出的光。

当被测物挡住光束时，传感器就会检测到。这种模式对光能的利用率，并且能提供的过量增益。

对射式－光路对准：光路对准可使数量的发射光到达接收器，发射光要位于接收区域的位置。

当发射器为可见光时，为使光路对准方便，在接收器镜头的正前方放一浅色的标定物，通过观察照在标定物上的光斑来调整发射器位置。

将标定物移开，观察传感器上的过量增益指示灯，细调发射器和接收器的位置以达到的对准位置。

对射式－检测距离：检测距离是指传感器的发射器与接收器之间的距离。

有效光束是指发射的所有光束中起作用的那部分，为检测物体，此部分光必须要被全部遮挡。

有效光束与发射器发射的光束或接收器的可接收区域是不一样的。
