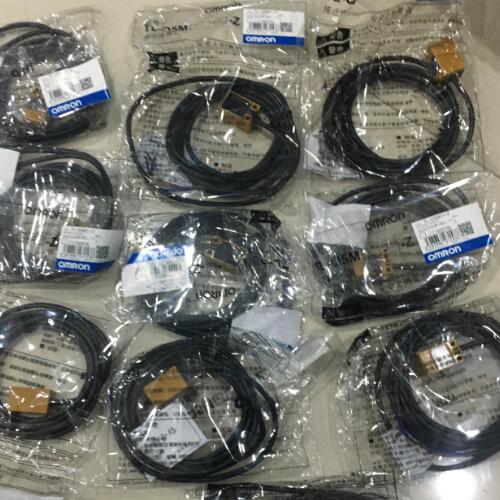

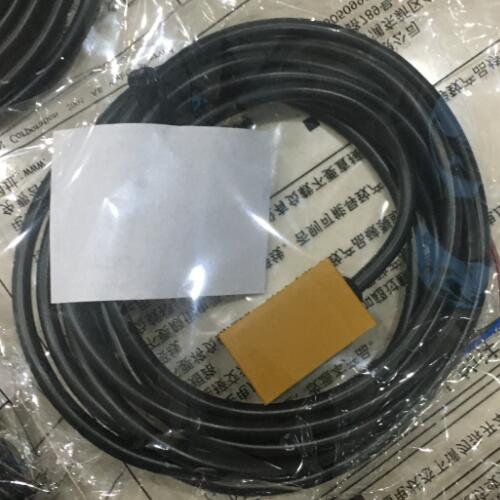

欧姆龙接近开关TL-Q5MB1-Z技术参数

欧姆龙接近开关TL-Q5MB1-Z技术参数

结构参数:

消耗电流 DC40mA以下

控制输出(残留电压) DC200mA以下(1V以下)

指示灯 动作显示(红色)

振动(耐久) 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h

冲击(耐久) 200m/s2 X、Y、Z各方向 10次

保护结构 IEC标准 IP66

连接方式 导线引出型(标准导线长1m)

质量(包装后) 约1.5kg

材质 外壳：铝压铸 检测面：环氧树脂

(使用电压范围) DC10～30V 纹波 (p-p) 10%

动作模式

(靠近检测物体时) NO 详情请参见Catalog的“输入输出段回路图”中的时序图

保护回路 逆接保护、浪涌吸收

环境温度范围 工作时、保存时：各-25～+55℃ (无结冰、结露)

环境温度范围 工作时、保存时：各35～95%RH (无结露)

温度的影响 -10～+40℃的温度范围内+20℃时，检测距离的30%以下

电压的影响 在额定电源电压的±10%范围内，额定电源电压时，检测距离的

检测距离 100mm ± 10%

设定距离 0～80mm

应差 检测距离的15%以下

可检测物体 磁性金属、非磁性金属

标准检测物体 铁200 × 200 × 1mm

响应时间 100ms以下

绝缘电阻 5MΩ以上(DC500V兆欧表)充电部整体与外壳间

耐电压 AC500V 50/60Hz 1min 充电部整体与外壳间
