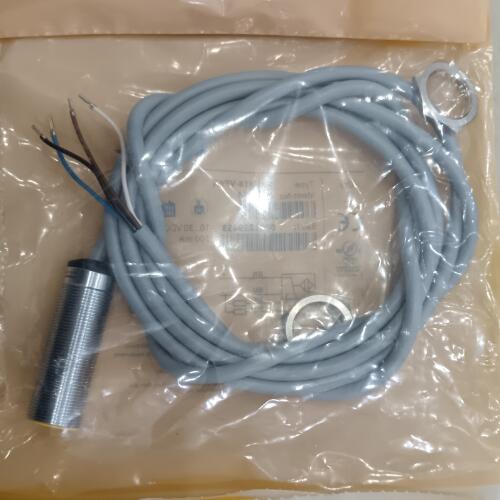

TURCK电感式传感器BI8-M18-AP6X选型数据

TURCK电感式传感器BI8-M18-AP6X选型数据

导体横截面 3 x 0.34  mm

由铁心和线圈构成的将直线或角位移的变化转换为线圈电感量变化的传感器，又称电感式位移传感器。这种传感器的线圈匝数和材料导磁系数都是一定的，其电感量的变化是由于位移输入量导致线圈磁路的几何尺寸变化而引起的。当把线圈接入测量电路并接通激励电源时，就可获得正比于位移输入量的电压或电流输出。

不适用于高频动态测量。电感式传感器主要用于位移测量和可以转换成位移变化的机械量(如力、张力、压力、压差、加速度、振动、应变、流量、厚度、液位、比重、转矩等)的测量。常用电感式传感器有变间隙型、变面积型和螺管插铁型。在实际应用中，这三种传感器多制成差动式，以便提高线性度和减小电磁吸力所造成的附加误差。

线缆长度 2.0  m

外壳材料 金属, CuZn, 镀铬

工作温度 -30…+85 °C

防护等级 IP68

特殊特性 uprox+， 因素 1， 抗磁场干扰

额定开关距离 5 mm

安装方式 齐平

工作电压 10…30 VDC

输出性能 常开触点, PNP

开关频率 1.50 kHz

电感式传感器采用无磨损和非接触的设计方式来检测金属物体。

其已获的无铁氧体芯多线圈系统使得uprox Factor 1传感器拥有相当多的。

它们能在相同的较大感应距离内检测到所有的金属，并抗磁场干扰。

电气连接 线缆

外壳材料 金属, CuZn, 镀铬

感应面材料 塑料, PBT

底帽 塑料, EPTR

外壳螺母的拧紧扭矩 25 Nm

电气连接 线缆

线缆材质 Ø 5.2  mm, LifYY, PVC, 2  m

电感式传感器的特点是:①无活动触点、可靠度高、寿命长;②分辨率高;③灵敏度高;④线性度高、重复性好;⑤测量范围宽(测量范围大时分辨率低);⑥无输入时有零位输出电压，引起测量误差;⑦对激励电源的频率和幅值稳定性要求较高;

TURCK电感式传感器BI8-M18-AP6X选型数据
