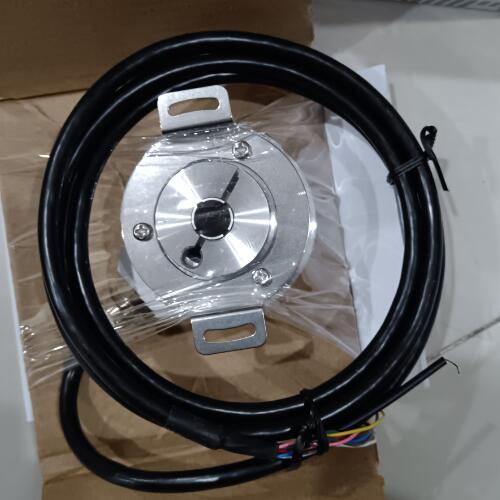

编码器是把角位移或直线位移转换成电信号的一种装置。前者称为码盘，后者称码尺.按照读出方式编码器可以分为接触式和非接触式两种.接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是"1"还是"0";非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是"1"还是"0"。

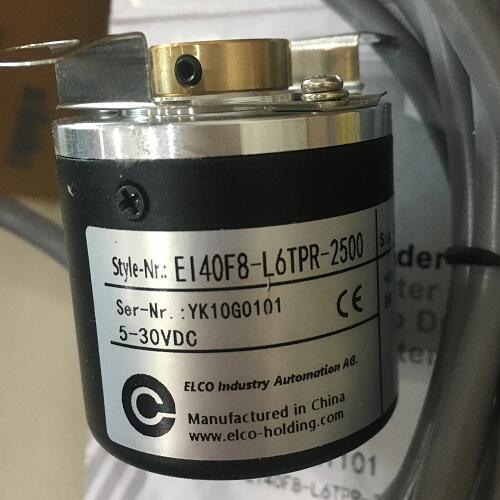

旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的结果出现后才能知道。

在一个码盘的边缘上开有相等角度的缝隙(分为透明和不透明部分)，在开缝码盘两边分别安装光源及光敏元件。当码盘随工作轴一起转动时，每转过一个缝隙就产生一次光线的明暗变化，再经整形放大，可以得到一定幅值和功率的电脉冲输出信号，脉冲数就等于转过的缝隙数。将该脉冲信号送到计数器中去进行计数，从测得的数码数就能知道码盘转过的角度。

增量式编码器转轴旋转时，有相应的脉冲输出，其旋转方向的判别和脉冲数量的增减借助后部的判向电路和计数器来实现。其计数起点任意设定，可实现多圈无限累加和测量。还可以把每转发出一个脉冲的Z信号，作为参考机械零位。编码器轴转一圈会输出固定的脉冲，脉冲数由编码器光栅的线数决定。需要提高分辨率时，可利用 90 度相位差的 A、B两路信号对原脉冲数进行倍频，或者更换高分辨率编码器。

解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。
