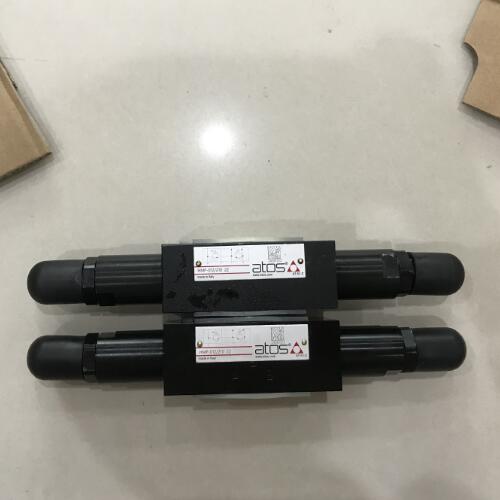

ATOS先导式溢流阀HMP-014/350 20工作距离

ATOS先导式溢流阀HMP-014/350 20工作距离

功能特点:

先导型溢流阀的导阀部分结构尺寸较小，调压弹簧不必很强，因此压力调整比较轻便。但因先导型溢流阀要在先导阀和主阀都动作后才能起控制作用，因此反应不如直动型溢流阀灵敏。

工作时，液压力同时作用于主阀芯及先导阀芯的测压面上。当先导阀1未打开时，阀腔中油液没有流动，作用在主阀芯6上下两个方向的压力相等，但因上端面的有效受压面积A2大于下端面的有效受压面积A1，主阀芯在合力的作用下处于下端位置，阀口关闭。当进油压力增大到使先导阀打开时，液流通过主阀芯上的阻尼孔5、先导阀1流回油箱。由于阻尼孔的阻尼作用，使主阀芯6所受到的上下两个方向的液压力不相等，主阀芯在压差的作用下上移，打开阀口，实现溢流，并维持压力基本稳定。调节先导阀的调压弹簧9，便可调整溢流压力。

与三节同心结构相比，二节同心结构的特点是:①主阀芯仅与阀套和主阀座有同心度要求，免去了与阀盖的配合，故结构简单，加工和装配方便。②过流面积大，在相同流量的情况下，主阀开启高度小;或者在相同开启高度的情况下，其通流能力大，因此，可做得体积小、重量轻。③主阀芯与阀套可以通用化，便于组织批量。

定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。

稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。

系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。

产品型号:

RZMO-P2-02-REB-P-NP-010/210

电磁换向阀 DHE-0631/2

DHA-0631/2/NPT 24DC

DHZ0-A-073 L5 20 PE

电磁换向阀  DHRZ0-A-012/25 21 阿托斯atos

液控换向阀  DPZ0-A-671-L5 21 阿托斯atos

RZGO-A-033/315

DHZO-AEB-NP-071-S5

DH-0151

DH1-0751/2/WP

QV-06/11 60

 HR-003

RZMA-A-010/180/GK/24

E-BM-AS-PS-05H

AGMZO-A-10/100

 RZMO-P1-010/100

ATOS DKE-1713-DC-10

SAGAM-20/100 34

ARE-06/350
