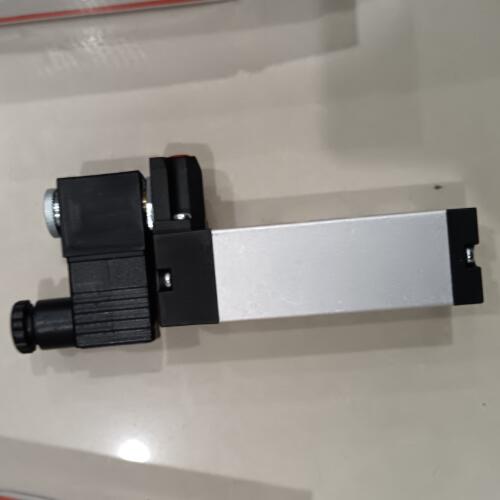

结构分析电磁阀953-000-p15-23康茂盛

结构分析电磁阀953-000-p15-23康茂盛

功能特点:

气控阀和电磁阀可广泛 用于各种工业应用，其结构紧凑，特别适用 于安装在空间狭小或需要靠近执行元件的场 合。

气控阀和电磁阀 为原康茂 胜 E 系列规格 16、19 气控阀和电磁阀的改 进产品，可与原系列气控阀和电磁阀完全互 换，且更具经济性，可广泛用于各种应 用。

结构形式 滑阀型

阀位 二位五通，三位五通 [中封，中泄，中压]

材料 铝阀体、阀芯和气路板；工程塑料端盖，腈橡胶或聚氨酯密封件

接口 G 1/8 - G 1/4

工作温度 0 ÷ 50°C

介质 经过滤的压缩空气（过滤精度 5 μm 或更小），无需油雾润滑。

9 系列电磁阀和气控阀是一种板式联接阀，阀的安装尺寸符合 ISO 5599/1 标准，

其尺寸规格有 1、2 和 3 三种 *，相应的公称流量逐个增大，三种规格的阀又各有三种不同形式的阀座。

9 系列电磁阀和气控阀具有六种不同的驱动和复位形式，可根据不同的应用选用。

电压 如果使用油雾润滑，应不间断地使用油雾润滑（使用 ISO VG32 润滑油）

电压允差 ± 10%

功率消耗 2W, 1W

绝缘等级 F 级

Protection class IP65（带插座，符合 DIN 40050 标准）

EN 系列气控阀和电磁阀有两种阀体形 式：管式连接和板式连接。管式连接的阀可 单独使用，也可以安装于气路板上成组使 用；板式连接的阀需选配单阀座或气路板成 组使用。

D 系列气控阀和电磁阀阀体上有螺纹接 口，可以单独使用，也可安装于气路板上使 用，从而使电磁阀组的应用更为简洁。

气控阀是工业自动化的重要组成部分，可控制各种气动系统中的压缩空气流量。

这些设备的工作原理是通过气动信号激活活塞或柱塞，从而调节气道的开启和关闭。

凭借其多功能性和可靠性，气控阀广泛应用于各种工业领域，有助于优化流程，确保高效运行。
