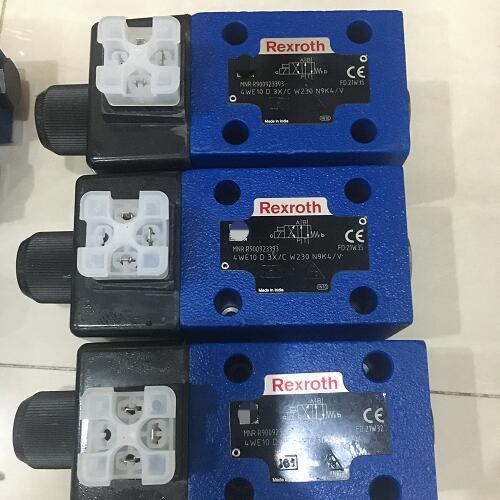

力士乐效果图4WE10D5X/EG24N9K4/M电磁换向阀

力士乐效果图4WE10D5X/EG24N9K4/M电磁换向阀

参数作用:

换向阀是具有两种以动形式和两个以上油口的方向控制阀。是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。靠阀芯与阀体的相对运动的方向控制阀。有转 阀式和滑阀式两种。按阀芯在阀体内停留的工作位 置数分为二位、三位等;按与阀体相连的油路数分为 二通、三通、四通和六通等;操作阀芯运动的方式有 手动、机动、电动、液动、电液等型式。

在电磁铁(2)断电后﹖由复位弹簧(4)将阀芯(3)推回中位。作为可选应急操作(6)可在无电磁铁(2)控制下使阀芯(3)换向。

4WE6..6x/O...型(限于中位机能为A﹐C·和D时)

这种型号是双电磁铁两位开关方向阀﹐无定位机构﹖在失电状态无确定的切换位置。

4WE6...6X/OF...型(脉冲式滑阀﹐仅限于中位机能为A,C﹐和D时)

这种型号是双电磁铁两位开关方向阀﹐带定位机构﹐这样阀芯可保持在任一位置﹐并且电磁铁不必连续通电。说明∶

如果两个或多个阀共用一个回油管﹐由于压力峰值可能引起不正常的阀芯运动﹖特剃是带有定位机构的阀﹔所以∶每个阀采用单独的回油管。

在有些工况下﹐阀换向时可能会出现出阀功率界限的情况﹐此时有必要使用插装式节流口。

插装节流口﹐装在方向阀的P口中。

WE型方向阀是电磁铁操作的方向滑阀。它控制液流的开启﹐关闭和流动方向。

方向阀主要由阀体(1)，一个或两个电磁铁(2)﹐阀芯(3)以及一个或两个复位弹簧(4)组成。

有没有通电情况下﹐阀芯(3)在复位弹簧(4)作用下处于中位或原位9(脉冲式除外)○控制阀芯(3)申湿式电磁铁(2)进行操作。

为了确保获得满意的操作﹖务必注意在电磁线圈的压力腔充满油液·

电磁铁(2)的作用力经由推杆(5)作用于阀芯(3)上,推动它由静止位至终端位。这样﹐压力油液从P至A和从B至T,或者从P至B和从A至T导通。

产品型号:

 调压阀KSDER1UB/HN9V   R901151288

SL20PA1-4X/

R900424906  2FRM16-3X/160L

R900915814  2FRE16-4X/160LBK4M

4WE10J5X/HG24N9K4/M

力士乐Z2FS22-8-3X/S2

力士乐4WE10E5X/HG24N9K4/M

力士乐Z2S10-1-3X/MNR R900407394

力士乐Z2S6-1-6X

力士乐4WEH22E-7X/6EG24N9ETSK4

力士乐4WE6J-6X/EG24N9K4

4WRPEH6C4B40L-3X/M/24F1

力士乐DBW20B1-5X/200-6EG24N9K4

力士乐效果图4WE10D5X/EG24N9K4/M电磁换向阀
