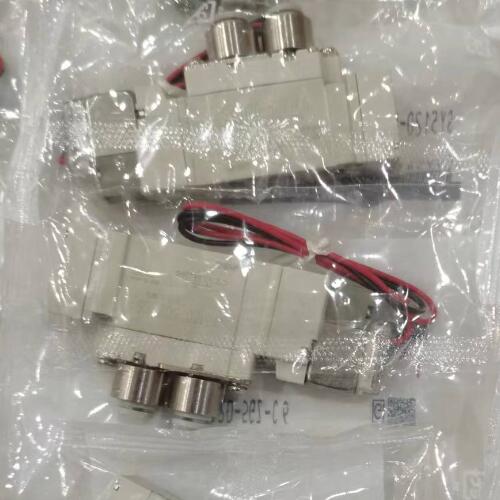

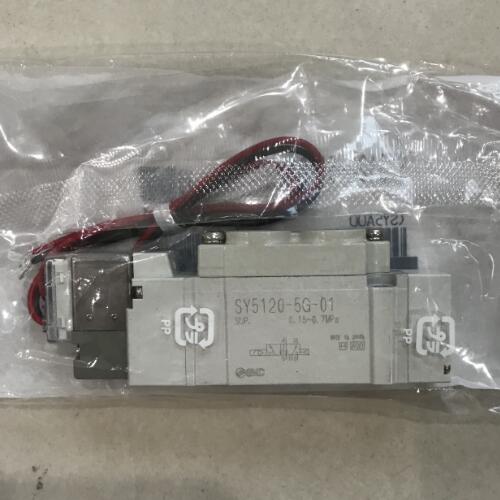

SY5120-5GZ-01 SMC气动电磁阀规格图样

SY5120-5GZ-01 SMC气动电磁阀规格图样

产品特点:

●3通阀和5通阀可混合安装

●消耗功率: 0.1 W (带节电回路)

●集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式

●集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9

机能 1 2位单电控

能改变气体流动方向或通断的控制阀称为方向控制阀。如向气缸一端进气，并从另一端排气，再反过来，从另一端进气，一端排气，这种流动方向的改变，就需要使用方向控制阀。

方向控制阀的种类相当多，了解其分类就比较容易掌握其特征，以利于选用。

只允许气流沿一个方向流动的控制阀叫单向型控制阀，如单向阀、梭阀、双压阀和快速排气阀等。可以改变气流流动方向的控制阀叫做换向型控制阀，如二位三通阀、三位五通阀。

线圈规格 - 标准

额定电压 5 DC24V

导线引出方式 G 直接出线式导线长度300mm

LED及过电压保护回路 Z 带指示灯·过电压保护回路

手动操作 - 非锁定推压式

A·B接管口径 01 1/8

从上图可以看出，在活塞的整个运动过程中，活塞两侧腔室内的压力P1和P2以及活塞的运动速度U都在变化。这是因为有杆腔虽然排气，但容积在减小，顾p2下降趋势变缓。若排气不畅，p2还可能上升。无杆腔虽充气，但容积在增大，若供气不足或活塞运动速度过快，p1页可能下降。由于活塞两侧腔内的压力差在变化，有影响到有效输出力及活塞运动速度的变化。假如外负载力及摩擦力页不稳定的话，则气缸两腔的压力和活塞运动速度的变化更复杂。
