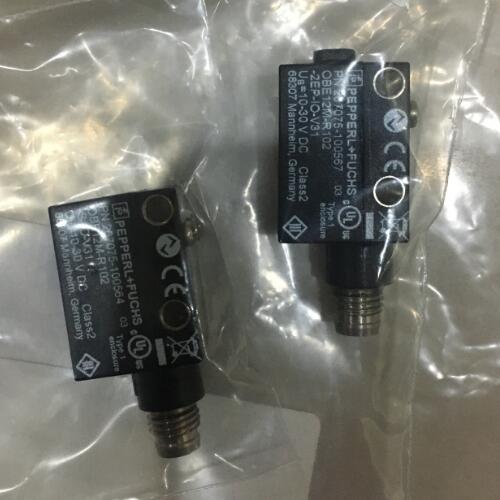

倍加福对射式光电开关作用OBE12M-R100-2EP-IO

倍加福对射式光电开关作用OBE12M-R100-2EP-IO

小型设计，提供多功能安装选项, 服务和过程数据 IO-link 接口, 具有多种频率，

有效检测距离 0 ... 12 m

检测范围极限值 15 m

控制元件 接收器：亮通/暗通开关

控制元件 接收器：灵敏度调节

参数化指示器 IO Link 通信：绿色 LED 短暂熄灭 (1 Hz)

光源 LED

对射型由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

特征:辨别不透明的反光物体;有效距离大，因为光束跨越感应距离的时

间仅一次;不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中;装置的消耗高，两个单元都必须敷设电缆。

光源类型 调制可见红光

LED 危险等级标记 免除组

光点直径 大约 65 mm 相距 1 m

发散角 3,7 °

环境光限制 EN 60947-5-2 : 30000 Lux

以防止相互干扰（抗串扰）, 扩展的温度范围-40°C ... 60°C, 较高的防护等级：IP69K

由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU。光电开光并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，后经延时(或不延时)触发驱动器输出光电开关控制信号。 光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。

有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度出范围等问题。这些问题有可能会使光电开关偏离稳定工作区，这时可以利用光电开关的自诊断功能而使其通过STABLITY绿色稳定指示灯发出通知，以提醒使用者及时对其进行调整。
