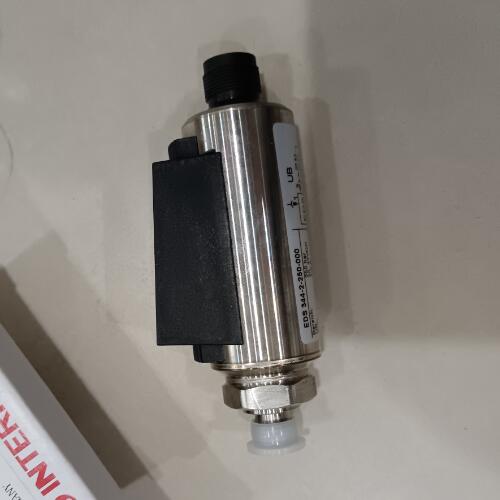

压力开关贺德克EDS 8446-2-0250-000外形图

压力开关贺德克EDS 8446-2-0250-000外形图

短按SET键1次，进入下限设置状态(对应下限指示灯亮)，通过(▲)(▼)设置数值,设置下限完成后，短按SET键进入上限设置，设置方法同上。

设置完成后，按SET键将设定值自动存入电脑芯片(参数修改后，5秒钟内无按键操作会自动保存当前参数设置)。

再次按(ON/OFF)运行键(对应运行指示灯亮)，电机开始工作。

单位切换方法:短按(ON/OFF)运行键，关闭运行指示灯，短按增加键(▲)可以将单位在MPa、Kg/cm、PSI之间任意切换。设置完成后开启运行指示灯。

量程范围:-100Kpa~200MPa;

压力开关的工作原理:是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬时复位，开关自动复位，或者简单的说是当被测压力额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

供电电压:12~35V DC(24V DC 校准电压)/交流220vAC供电

输出继电器容量:380V 3A, 220V 5A，24V DC 5A等

精 度:优于0.0.5%FS、1%FS等各种

设置范围:全量程段可以设置

采样速率:10次/秒(可以根据客户需要定制要求的速度)。

另外一种是市场上这几年比较流行的是电子式压力开关，用来替代电接点压力表和使用在工控控制要求比较高的系统上。这种压力开关内置压力传感器，通过仪表放大器放大压力信号，通过高速MCU采集并处理数据，一般都是采用4位LED实时数显压力，继电器信号输出，上下限控制点可以自由设定，迟滞小，抗震动，响应快，稳定可靠，精度高(精度一般在±0.5%F.S，高则达±0.2%F.S)，利用回差设置可以有效保护压力波动带来的反复动作，保护控制设备，是检测压力、液位信号，实现压力、液位监测和控制的设备。特点是:电子显示屏直观，精度高，使用寿命长，通过显示屏设置控制点方便，但是相对较高，需要供电。

产品型号:

HDA 4840-A-0600-424(15M)

HDA 4746-A-250-000

HDA 4746-A-400-000

 液位计，FSA-127-1.X/T/10  贺德克

EDS 3496-1-0250-000

 EDS 348-5-400-Y00

KHB G3/8-1112-03X-A

WSM08130D-01M-C-N-24DG

 HYDAC  IES 2010-000

VM5D.0/L24

 HDA 8446A-060-000

压力开关贺德克EDS 8446-2-0250-000外形图
