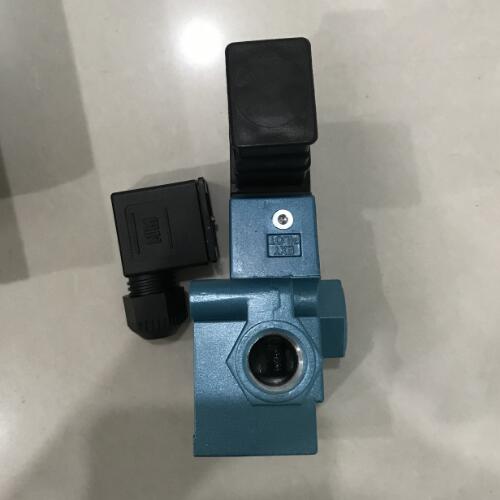

MAC两位三通气控阀型号55B-14-PE-501JD

MAC两位三通气控阀型号55B-14-PE-501JD

特点资料:

由于MAC的高速特性，很多MAC两通阀用于物料选择行业，例如选米机、选棉机等。 三通阀：阀体上有三个气口：进气口，工作口(气缸口)和排气口。它们一般用于控制单作用气缸或 吧     作为大流量气控阀的先导控制。气口一般用IN(1),CYL(2),EXH(3)      表示。

常闭(NC):  在未操作状态，阀的进气口和出气口之间的通路是关闭的。 常开(NO):  在未操作状态，阀的进气口和出气口之间的通路是连通的。

MAC 55 系列是一款由小型直动式平衡提升阀先导的三通平衡滑阀。这是一种用途极其广泛的阀门： 1. 它可以转换为在真空中使用。 2. 只需旋转先导器和阀主体之间的适配器，即可将内部先导功能更改为外部先导功能。 3. 还可以通过拆除电磁先导组件将其转换为远程气动阀

四通阀：阀体上有4个气口，一个进气口，一个排气口，和两个气缸口(一个常开，另一个常闭),它 们的主要作用是控制双作用气缸。气口一般用IN,A,B,,EXH   表示。

五通阀：阀体上有五个气口(一般是两个排气口),它的功能类似于四通阀。同一系列中，四通阀比 五通阀体积更小，因为四通阀的两个气缸口的排气用一个公共排气口。五通阀还可以用于两 个口进气，在叠加压力控制阀时可以实现双压力(气缸两端压力不同)。气口一般用IN,A,    B,EA,EB  表示。

位 置 ：阀体中的阀芯相对于阀体上气口的相对位置数。(常见的为二位、三位)。 直动式：控制器(电磁铁或气控头等)直接作用于阀芯上。

先导式：用一个三通或四通(五)通阀控制先导气体来推动较大主阀芯的结构。

在规定的工作条件下，电磁阀通电后能否可靠地换向，断电后能否可靠地复位。

电磁换向阀的压力损失由液流流过电磁换向阀的阀口时产生的流动损失和节流损失组成。

电磁换向阀的内泄露量是指在规定的工作条件下，处于各个不同工作位置时，从高压腔到低压腔的泄露量。

从电磁铁通电到阀芯换向终止所需要的时间，复位时间是指从电磁断电到阀芯回复到初始位置所需要的时间。

产品型号:

MAC  35A-B00-DDDA-1BA  MOD1125

 92B-AAB-EJA-DM-DDAP-2DM

 45A-AA1-DDFA-1BA CLSF

55B-12-P1-611JA

82A-AA-CAA-TM-DABP-2DA

55B-14-PI-501JB

411A-D0A-DM-DFFJ-2JB

45A-AC1-DDAJ-1JB

 411A-D0A-DM-DDAJ-1JD

471A-D0A-DM-DDAA-1BA

36A-ACA-JDA0-1JB

411A-D0A-DM-DDFJ-1JB CLSF

451A-D0A-DM-DFFJ-2KD

45A-SC1-DDAJ-1KA

 46A-AC1-JDAA-1GA

45A-SC1-DDAA-1BA

MAC两位三通气控阀型号55B-14-PE-501JD
