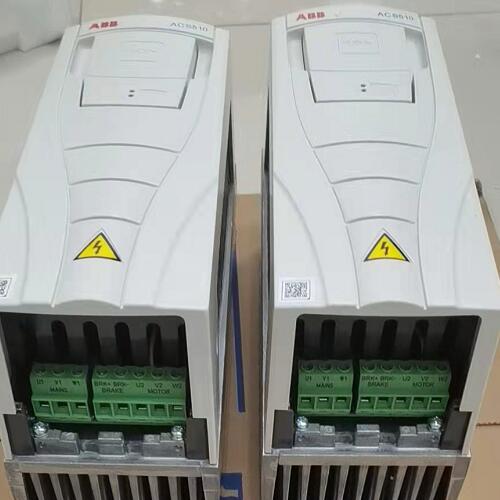

现场总线两端的设备必须接通终端。所有其他设备必须关闭终端。

2) 总线中的其中一个设备必须设置偏置电阻 ON。建议该设备位于现场总线的末端。

3) 将每个变频器的电缆屏蔽层都绑在一起，但不要连接到变频器上。屏蔽只能连接到自动化控制器的接地端子上。

4) 将 DGND 导线连接到自动化控制器内的信号接地端子上。如果自动化控制器没有信号接地端子，则通过 100 欧姆电阻将信号接地

连接到电缆屏蔽层上，靠近自动化控制器。

逆变电路是将直流电变换为所要频率的交流电，以所确定的时间使上桥、下桥的功率开关器件导通和关断。从而可以在输出端U、V、W三相上得到相位互差120°电角度的三相交流电压。

 整流后的直流电中一般含有高于电源6倍频率脉动电压，此外逆变器产生的脉冲电流也使直流电压变动。

为了抑制电压波动采用电感和电容平波电路来吸收脉冲电压(电流)。

一般通用型交流变频器电源的直流部分对主电路而言有余量，故省去电感而采用简单电容滤波平波电路。

现在交流型变频器基本采用16位、32位单片机或DSP为控制，从而实现全数字化控制。

提供控制信号的回路称为主控制电路，控制电路由以下电路构成:频率、电压的"运算电路"，主电路的"电压、电流检测电路"，电动机的"速度检测电路"。运算电路的控制信号送至"驱动电路"以及逆变器和电动机的"保护电路

28.11 外部 1 频率给定 1 选择 EFB 给定值 1 将通过内置现场总线接口接收的给定选择作为频率给定值 1。在频率电机控 制模式下使用该参数。

58.01 协议启用 BACnet MSTP 初始化内置现场总线通讯。

58.40 设备对象 ID 0…4194303 设备对象 ID 在构建网络中的所有 BACnet 设备中必须是的。

58.03 节点地址 1 （默认） 节点地址。不得有节点地址相同的两个节点。

58.04 波特率 19.2 kbps （默认） 定义链路的通讯速度。使用与主站相同的设置。

58.05 奇偶校验 8 EVEN 1 （默认） 选择奇偶校验和停止位设置。使用与主站相同的设置。

58.06 通讯控制 刷新设置 验证任何更改的 EFB 配置设置。在 58 组中更改任何参数后使用此命令。
