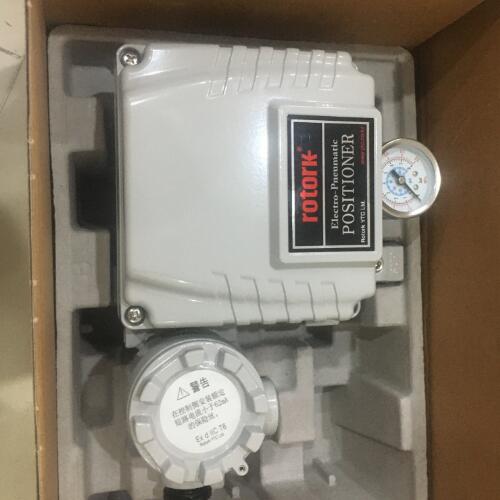

YTC阀门定位器YT-1000操作简单

YTC阀门定位器YT-1000操作简单

功能参数:

阀门定位器是控制阀的附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移倍与控制器输出信号之间的一一对应关系。因此，阀门定位器组成以阀杆位移为测量信号，以控制器输出为设定信号的反馈控制系统。该控制系统的操纵变量是阀门定位器去执行机构的输出信号。

控制系统:接收来自位置传感器的信号，并根据预设的参数和逻辑进行控制，以控制阀门的位置和动作

气源接口 Rc1/4 or 1/4 NPT

压力表接口 Rc1/8 or 1/8 NPT

电源接口 G 1/2

防护等级 IP66

流量 70 LPM (Sup.=0.14 MPa)

耗气量 低于2 LPM(Sup.=0.14 MPa @ idle)

输出特性 直行程, 快速打开, EQ%, 用户设置

振动 无共振高达 100Hz @ 6G

湿度 5-95% RH @ 40℃

反馈信号 (选项) 4~20mA (DC 9~28V)

重量 1.7 Kg (3.7 lb)

下壳涂料 环氧聚酯粉末涂料

输入压力 0.14 ~ 0.7MPa(1.4 ~ 7 bar)

行程 10 ~ 150 mm 55 ~ 110°

阻抗 Max. 500Ω @ 20mA DC

电动执行器或气动执行器: 用于驱动阀门的开启和关闭动作

位置传感器:用于测量阀门的位置，并将反馈信号发送给控制系统
