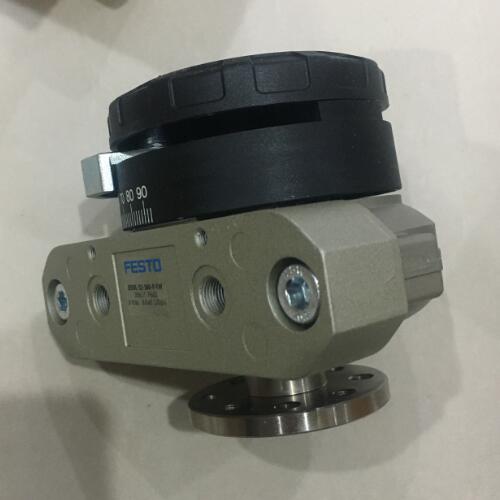

FESTO角行程驱动器外形图DSRL-25-180-P-FW

FESTO角行程驱动器外形图DSRL-25-180-P-FW

参数作用:

叶片式摆动气缸的作用力通过旋转叶片直接传输到驱动轴上。

摆角从0 ... 184° 无级可调（DSRL-10 和 12: 0 ... 181°）。

缓冲角度 1.8 deg

工作压力 1.5 bar ... 8 bar

棘轮装置安装在叶片式摆动气缸DSR 的驱动轴上。它将叶片式摆动气缸的振荡旋转运动转换为同步的分度运动。

叶片式摆动气缸的驱动轴只会顺时针或逆时针运动，因此允许无极调速进给运动。

可能摆角为 0.4°。摆动也取决于开关速度和负载。

6 bar 时的摆动频率 3 Hz

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:-:-]

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B2-L

环境温度 -10 °C ... 60 °C

旋转角度调节范围 0 deg ... 180 deg

摆角 0 deg ... 180 deg

缓冲 两端带弹性缓冲环/垫

 可调止动系统与旋转叶片分离，所以任何作用力都被挡块吸收。在终端位置，弹性缓冲垫缓冲冲击。

空心法兰轴式的结构允许液体或者气体介质，甚至管子和电线通过。作用力通过花键轴直接、无间隙地传输。

产品型号:

PUN-H-12X2-NT

PUN-H-10X1,5-NT

PUN-H-8X1,25-NT

PUN-H-6X1-NT

气动电磁阀 FESTO牌, MFH-5-1/4-B 15901，

名称:开锁气缸；型号:ADN-32-60-A-P-A

ADN-32-80-A-P-A

VUVG-L18-M52-RT-G14-1H2L-W1

VUVG-LK14-B52-T-G18-1H2L-S

DFM-40-100-P-A-KF

快拧接头CK-1/4-PK-6

快拧接头CK-1/8-PK-6

SIEN-M8B-PS-K-L

FESTO VMPA2-M1H-J-PI  537953

 气控阀|SEU-1/2|FESTO

ADN-32-10-I-P-A
