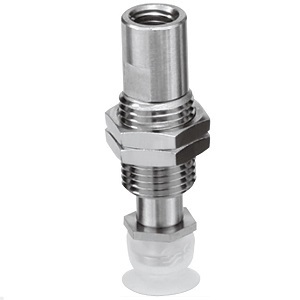

ZP3 系列 真空吸盘 带缓冲器 紧凑型 带沟平型

●吸盘直径 Φ1.5 - Φ16

●小型，节省空间，全长缩短

●Φ2快换接头和倒钩接头可用

字段描述 字段取值 取值描述

真空引出方向 T 纵

吸盘直径 10 Φ10mm

吸盘形状 UM 带沟平型

吸盘材质 N NBR

缓冲器规格 K 不可回转

缓冲器行程(mm) 6 6mm

真空引出口 B5 M5X0.8 内螺纹

其他特性

系列 ZP3

连接器(锁定环)材质 无

安装

q安装缓冲器时，请采用规定范围内的紧固力矩值，进行

适当拧紧。

若紧固力矩过规定范围，则可能会导致动作不良。

基本型ZP系列

型号 连接螺纹 紧固力矩［N•m］

ZP□（2~8）□（J/K）□-□-A8 M8×1 1.5~2.0

ZP□（10~32）□（J/K）□-□-A10 M10×1 2.5~3.5

ZP□（40/50）□（J/K）□-□-A14 M14×1 6.5~7.5

紧凑型ZP3系列

型号 连接螺纹 紧固力矩［N•m］

ZP3-□（015~035）□J□-□ M6×0.75 1.5~1.8

ZP3-□（015~035）□K□-□ M8×0.75 2.0~2.5

ZP3-□（04~16）□（J/JB/K）□-□

w真空引出口外螺纹连接器（带垫圈密封），请采用规定范

围内的紧固力矩值，进行适当拧紧。

基本型ZP系列

型号 连接螺纹 紧固力矩［N•m］

ZPT□□-A5 M5×0.8 1.3~1.7

ZPT□□-A6 M6×1 1.6~2.0

紧凑型ZP3系列

型号 连接螺纹 紧固力矩［N•m］

ZP3-T（015~035）□□-A3 M3×0.5 0.2~0.25

ZP3-T（04~16）□□-A5 M5×0.8 1.3~1.7

吸盘更换方法

q基本型ZP系列的吸盘更换方法

z将锁紧环向上方拉动，直到拉动到连接器后，将旧吸盘向下

方拉动并将其卸下。

x 将锁紧环向上方拉动的同时，将新吸盘插入至连接器。

c请确认吸盘是否牢固插入，然后将锁紧环牢固安装至吸盘的

3个凸部。

w基本型ZP头可摆动系列的吸盘更换方法

吸盘直径 ：ø10～ø32

z 将六角扳手从吸盘一侧插入，拧松螺钉，从连接器上卸下旧

吸盘。

x将新吸盘插入至连接器，

确认有O形圈后，使用

六角扳手紧固螺钉
