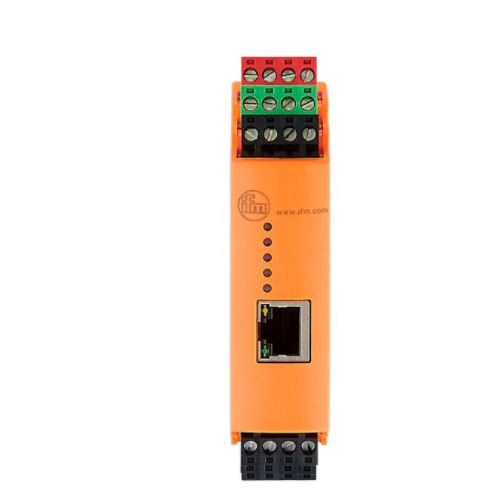

易福门振动分析模块VSE150操作方式

易福门振动分析模块VSE150操作方式

用于对机械和设备振动的可靠监控

根据失衡、滚动元件轴承或齿轮状态的基于条件维护

用于同步检测多达4个振动传感器的动态输入

预报警和主报警的两个开关输出

模拟输出数量 1; (可配置)

模拟电流输出[mA] 4...20

负载值[Ω] 500

短路保护 有

短路保护类型 脉冲

可持续检测三个轴向的振动，并利用它们来计算相关的可靠指标以评估机器状态。这可为用户提供有关疲劳（v-RMS）、机械摩擦（a-RMS）、冲击（a-Peak）和轴承磨损（Crest）的信息。此外，还会传输表面温度信息，作为额外的磨损指标。在Basic状态监测版本中，传感器还会分析机器的不平衡情况，并根据振动水平检测机器的运行时间。

过载保护 有

用于监测更多物理变量的模拟量输入

设计 通过PC软件参数设定 VES004

应用 持续振动监测

工作电压公差[%] 20

工作电压[V] 24 DC; (如果使用IEPE输入: 24 V + 20%; IEPE = 集成电子压电)

电流损耗[mA] 200; ((24 V DC))

输入和输出总数 8; (可配置)

输入和输出总数 模拟量输入数: 2; 动态输入数量: 4; 数字输出数量: 2; 模拟输出数量: 1

输出信号 开关信号; 模拟信号

电气设计 PNP

数字输出数量 2; (可配置)

输出功能 常开/常闭; (可设定参数)

开关量输出DC电压降值[V] 2

开关量输出DC的持续电流负载[mA] 100

振动限值设置也非常简单：可以ISO 20816-3标准选择机器类别，并通过系统命令将相应定义的限值传输到传感器。若出了极限值，可以利用集成的BLOB循环存储器轻松进行详细的故障分析，可以自动提供12秒的原始数据。另外，传感器还配备了内部历史记录存储器，可提供9天的历史数据。
