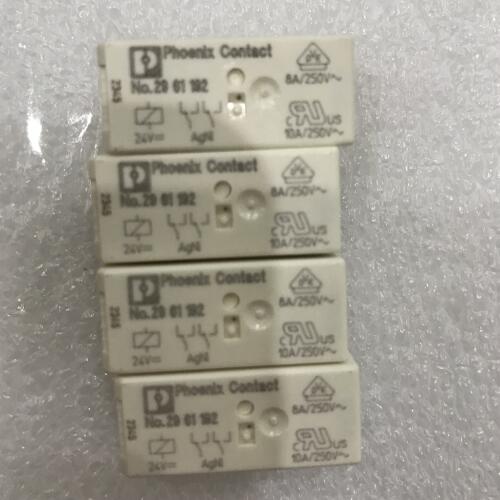

Phoenix继电器REL-MR-24DC/21-21选购条件

Phoenix继电器REL-MR-24DC/21-21选购条件

电磁继电器一般由铁芯、线圈、衔铁、触点等组成的。只要圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路，为低压控制电路和高压工作电路

使用寿命，电气方面 参见曲线图

额定输入电压 UN 24 V DC

输入电压范围 15.6 V DC ... 59.52 V DC

驱动和功能 单稳态

驱动（极性） 无极性

UN下的典型输入电流 17 mA

当整块铁磁金属或者其它导磁物质与之靠近的时候，发生动作，开通或者闭合电路。由磁铁和干簧管组成。磁铁、干簧管固定在一个不导磁也不带有磁性的支架上。以磁铁的南北极的连线为轴线，这个轴线应该与干簧管的轴线重合或者基本重合。由远及近的调整磁铁与干簧管之间的距离，当干簧管刚好发生动作（对于常开的干簧管，变为闭合；对于常闭的干簧管，变为断开）时，将磁铁的位置固定下来。这时，当有整块导磁材料，例如铁板同时靠近磁铁和干簧管时，干簧管会再次发生动作，恢复到没有磁场作用时的状态；当该铁板离开时，干簧管即发生相反方向的动作。磁簧继电器结构坚固，触点为密封状态，耐用性高，可以作为机械设备的位置限制开关，也可以用以探测铁制门、窗等是否在位置。

典型响应时间 7 ms

典型释放时间 3 ms

线圈电阻 1440 Ω ±10 % (20 °C时)

额定条件下的功耗 0.41 W

测试电压 (线圈/触点) 5 kV AC (50 Hz，1 min)

测试电压 (触点/触点) 2.5 kV AC (50 Hz，1分钟，触点/触点)

Phoenix继电器REL-MR-24DC/21-21选购条件
