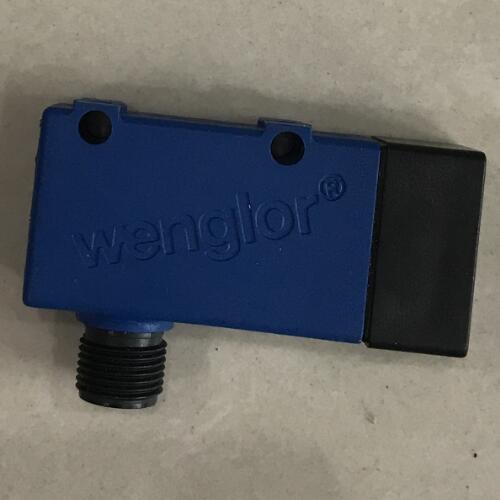

HB03PBT7K漫反射传感器wenglor效果图

HB03PBT7K漫反射传感器wenglor效果图

探测范围 30 mm

接收器有光电二极管、光电三极管及光电池组成。光敏二极管是现在常见的传感器。光电传感器光敏二极管的外型与一般二极管一样，只是它的管壳上开有一个嵌着玻璃的窗口，以便于光线射入，为增加受光面积，PN结的面积做得较大，光敏二极管工作在反向偏置的工作状态下，并与负载电阻相串联，当无光照时，它与普通二极管一样，反向电流很小称为光敏二极管的暗电流;当有光照时，载流子被激发，产生电子-空穴，称为光电载流子。

上述的原因分析是对光电传感器本身的考虑，我们还需要考虑的是检测物体的位置问题，如果检测物体不在检测区域，这样的检测是徒劳的。检测物体必须在传感器可以检测的区域内，也就是光电可以感知的范围内。其次，要考虑传感器光轴有没有对准问题，对射型的投光部和受光部光轴必须对准，对应的回归反射型的探头部分和反光板光轴必须对准。同样还要考虑的是检测物体是否符合标准检测物体或者检测物体的标准，检测物体不能小于检测物体的标准，从而避免导致对射型、反射型不能很好检测透明物体，像反射型对检测物体的颜色有要求，颜色越深，检测距离就越近。

设置范围 10 ... 30 mm

切换滞后 < 10 %

光线类型 红光

使用寿命(Tu = +25 °C) 100,000 h

允许的外来光线 10,000 Lux

光斑直径 2 mm

传感器通过测量角度确定距离。能够识别任何背景前的物体。对象的形状、色彩和表面特性对传感器的检出行为几乎没有任何影响。

供电电压 10 ... 30 V DC

电流消耗(Ub = 24 V) < 25 mA

切换频率 600 Hz

响应时间 833 µs

温度偏差 < 5 %

温度范围 -25 ... 60 °C

切换输出端压降 < 2.5 V

PNP切换输出端开关电流 100 mA

HB03PBT7K漫反射传感器wenglor效果图
