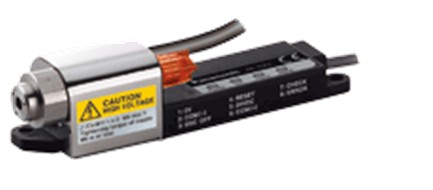

神视小型静电消除器ER-VS02

神视小型静电消除器ER-VS02

NPN开路集电极晶体管

・较大流入电流：50mA

・外加电压：30V DC以下(故障输出和0V之间)

电缆 带连接器电缆，长0.5m

材质 外壳：PPS、外罩：不锈钢、放电针：钨

重量 本体重量：约120g

附件 接线用连接器[Molex：外壳(5557-08R)、端子(5556TL)] ：1套

无时的测量条件为使用环境温度＝+20℃。

使用电源电压为24V、距离送风口前部100mm、使用簇射喷嘴的情况下，

使用簇射喷嘴的情况下，外加压力为0.25MPa时的代表示例

外加压力为0.25MPa时的代表示例。

(从放置在相对湿度为65％RH以下空气中24小时以上的样例测得)

・剩余电压：1V以下(流入电流为50mA时)

　 输出动作 检测到非正常放电时OFF，工作正常时ON

(DSC OFF)(注6) 与0V短接：停止放电

断开：允许放电(动作开始)

复位输入(RESET) 检测到非正常放电而将放电电路断开时，

通过与电源的0V短接后再断开，可重启放电电路。

电源(POWER) 绿色LED(通电时点灯)

放电(DSC) 绿色LED(放电时点灯)

检查(CHECK) 橙色LED(检测到放电针上有灰尘或磨损时亮起)

故障(ERROR) 红色LED(检测到非正常放电时亮起)

使用环境温度 0～＋55℃(注意不可结露)

使用环境湿度 35～65%RH

耐振动 频率10〜150Hz　双振幅0.75mm　X,Y和Z方向各2小时
