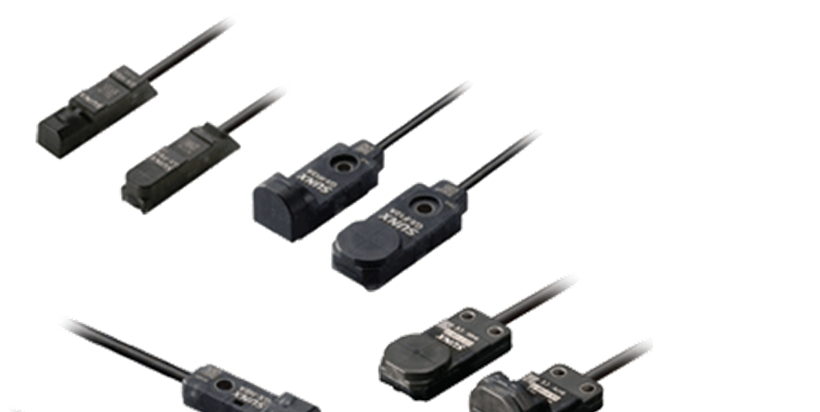

日本SUNX方形接近传感器说明书,GX-F/H
绝缘电阻 所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
耐振动 频率10〜500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时
耐冲击 频率10,000m/s2(约1,000G) X,Y和Z方向各3次
使用环境湿度 35〜85%RH、存储时：35〜95%RH
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
电源电压 12〜24V DC +10／-15% 脉动P-P10%以下
标准检测物体 铁12×12×t1mm
・剩余电压：2V以下(流入电流100mA时) PNP开路集电极晶体管
・外加电压：30V DC以下(输出-+V之间)
・剩余电压：2V以下(流出电流100mA时)
重复精度 检测轴轴向、与检测轴垂直方向： 0.04mm以下
使用环境温度 -25〜+70℃、存储时：-40〜＋85℃
消耗电流 15mA以下
输出 NPN开路集电极晶体管
QQ：288 0626 084
直线传真：021-399 47616
手机：136 5173 3590
邮箱：136 5173 3590 @163.com
联系人：李霞
较大反应频率 400Hz
工作状态指示灯 橙色LED(输出ON时亮起)
保护构造 IP68(IEC)、IP68G
材质 本体：PBT、指示灯部：聚酯
电缆 截面积为0.15mm2 的3芯耐油•耐冷热橡皮电缆，长1m
电缆延长 0.3mm2以上的电缆全长可延长至100m
3. 将传感器置于1m深的水中500小时。
4. 经过1～3项试验后，应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
1. 将传感器置于0℃水的水面下0m处30分钟，然后立即在+70℃水的水面下0m处放置30分钟。
2. 1项中所述的热冲击试验为1个周期，进行20个周期。
日本SUNX方形接近传感器说明书,GX-F/H
