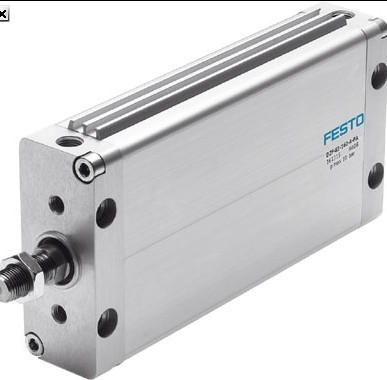

FESTO扁平型气缸种类EZH-5/20-25-B
2) 耐腐蚀等级2，符合Festo 940 070标准
元件必须具备一定的耐腐蚀能力。外部可视元件具备基本的涂层表面，
可直接与工业环境或与冷却液、润滑剂等介质接触。
活塞面积1.5x6.5 2.5x9 2.5x9 5x20 5x20 10x40
行程长度10 10 20 25 50 40
6 bar时的理论值，推进力3.0 7.5 6.0 42.0 38.0 205.0
返回力1.0 3.0 2.8 8.0 10.6 28.0
防止扭转/导向 椭圆形活塞
工作压力 1.6 - 10 bar
工作介质 干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC 2
环境温度 -20 - 80 °C
防旋转的较大扭矩 0.1 Nm
1) 注意接近传感器的工作范围
等效活塞直径∅ 3.6 5.6 5.6 12 12 22
气接口倒钩接头PK-3，适用于内径为3 mm塑料气管G
工作介质过滤压缩空气，润滑或未润滑
位置感测– – – – – 用接近传感器
安装型式使用横向孔安装
活塞面积1.5x6.5 2.5x9 2.5x9 5x20 5x20 10x40
行程长度10 10 20 25 50 40
工作压力[bar] 3.0 …6.0 2.5 …6.0 2.8 …6.0 2.5 …6.0 2.5 …6.0 2.5 …6.0
环境温度1) [° C] 0 …+60
活塞杆的较大角度偏移 +/- 2.5 deg
FESTO扁平型气缸种类EZH-5/20-25-B
