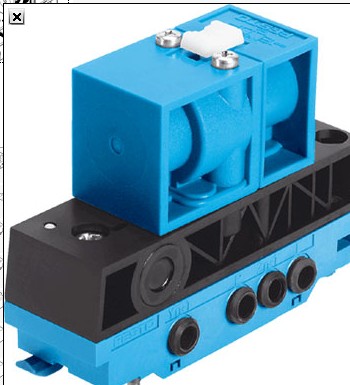

费斯托步进模块技术指导TAB-2N-PK-3-01-B

费斯托步进模块技术指导TAB-2N-PK-3-01-B

安装方式 墙面安装

安装在H型导轨上，符合DIN EN 50 022标准

安装位置任意

手动控制按钮式，旋转/锁定式，带保护盖

气接口通过气路板模块或独立接口

工作气口2/4 根据所选的连接型式而定

先导排气口82/84 M7（单个底座时M3）

压力补偿气口对于管式排气：通过气口82/84（M7）排放（单个底座时M3）

对于采用集成的消声器：排放到大气中

工作介质过滤压缩空气，润滑或未润滑，惰性气体4 / 2.2-24

过滤等级[μm] 40

环境温度[° C] –5 …+50

贮存温度2) [° C] –20 …+40

耐腐蚀等级CRC1) 1

1) 耐腐蚀等级1，符合Festo 940 070标准

元件必须具备一定的耐腐蚀能力，外部可视元件具备基本的涂层表面，

可直接与工业环境或冷却液、润滑剂等介质接触。

结构特点电磁驱动滑阀

负载电压时的内部电流消耗  8 mA

工作电压时的内部电流消耗  13 - 20 mA

每电磁线圈的额定启动电流  60 mA，持续时间较高20 ms

电流下降时的额定电路  20 ms以后25 mA

公称通经[mm] 2.5

润滑自身带润滑，不含PWIS（不含油漆润湿缺陷物质）
