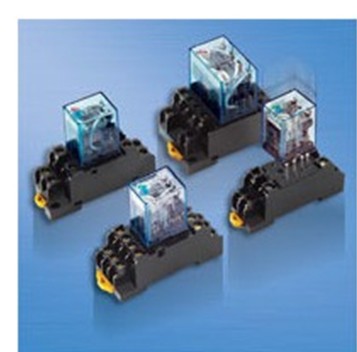

OMRON中间继电器特点MY2N-J48VDC

OMRON中间继电器特点MY2N-J48VDC

所有规格标配机械动作指示机构(机械指示灯)

额定电流、线圈电阻值指的是线圈温度为+23℃时的值。

较大开关频率 机械 18,000次/小时

额定负载 2,400次/小时

绝缘电阻 *3 1,000MΩ以上

耐电压 线圈和接点间 AC2,000V 50/60Hz 1min

异极接点间 AC2,000V 50/60Hz 1min

同极接点间 AC1,000V 50/60Hz 1min

振动 耐久 10～55～10Hz、双振幅1.0mm

误动作 10～55～10Hz、双振幅1.0mm

冲击 耐久 1,000m/s2(约100G)

误动作 200m/s2(约20G)

耐久性 机械 50,000,000次(开关频率18,000次/小时)

公差为AC额定电流+15％、-20％、DC线圈电阻±15％。

 AC线圈电阻、电感的值为参考值。(60Hz时)

动作特性指的是线圈温度为+23℃时的值。

DC线圈的额定电流、线圈电阻( )内表示带动作指示灯的值。

较大容许电压指的是环境温度为+23℃时的值。

各产品均有差异，实效值在80％以下。

外加额定值80％以上的电压时，继电器会产生动作。

但为了获取规定的性能，请对线圈外加额定电压加以使用。

各产品均有差异，实效值在AC30％以上、DC10％以上。

为确保正常复位，请设在该值以下

根据LED动作指示灯的颜色，可识别AC线圈规格、DC线圈规格

圈胶带上印刷操作线圈规格，识别性更高
