DGP-25-550-PPV-A-B，德国FESTO快速排气阀

DGP-25-550-PPV-A-B，德国FESTO快速排气阀

1) 将推环2压入壳体，直至其牢固定位。

2) 将中空螺栓3插入开口。

3) 将密封环OK4套在中空螺栓的螺纹

VBNF 单向阀，扁平型设计

结构特点L L形输出其它功能

BA 先导单向功能，手动排气功能

气动接口2G18 螺纹Gx

G14 螺纹G¼气动接口1

Q6 快插接头QS-6Q8 快插接头QS-8

• 安装完成后，允许水平方向旋转360°

• 通过调整壳体位置可以改变驱动方向1

QS-4, QS-6, QS-8,QS-10, QS-12

QS-4, QS-6, QS-8,QS-10, QS-12

136 … 1,715 h-qs

M5, Gx, G¼, Gy,G½, G¾M5, Gx, G¼, Gy,

G½, G¾115 … 5,900 h单向功能HA M5, Rx, R¼, Ry,

QS-4, QS-6, QS-8,QS-10, QS-12… 2,230 ha

HB QS-4, QS-6, QS-8QS-10, QS-12

M5, Rx, R¼, Ry142 … 2,206 hb

先导单向功能HGL QS-4, QS-6, QS-8,

QS-10, QS-12M5, Gx, G¼, Gy,130 … 1,400 hgl

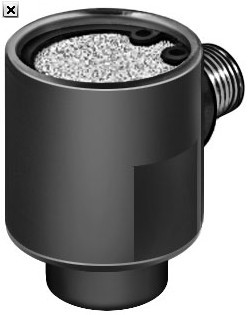

这类元件可增加单作用和双作用

气缸回程时的活塞速度。

压缩空气从先导阀流入，通过快

速排气阀到气缸。此时排气口3关

闭。当气口1处的压力下降时，从气口2到3排气。

为了更好地利用快速排气阀的功

能，该阀必须直接安装到气缸的排气口上。

快速排气阀SEU可通过消声器减

少排气噪音。安装方式螺纹旋入

安装位置任意位置公称通径[mm] 5 7 11 15

标准额定流量1>2 [l/min] 300 960 2,880 4,560

标准额定流量2>3 [l/min] 660 1,200 2,760 6,480
