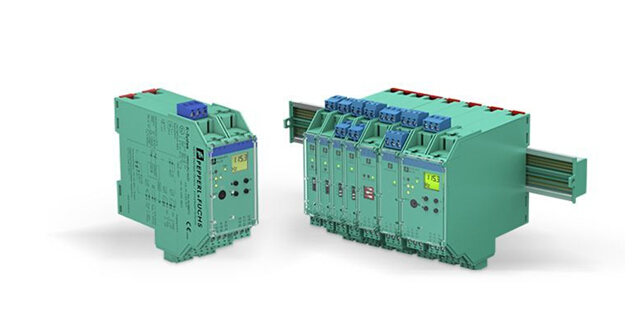

德国倍加福H系列隔离式安全栅，3RG4013-0AG01

德国倍加福H系列隔离式安全栅，3RG4013-0AG01

H 系列可将多个隔离栅安装在端子板上，连接危险区现场设备和控制系统。与单一接口模块相比，端子板地简化接线，节省了成本。   端子板配有坚固的塑料机壳，便于在机柜内快速稳固的安装。在端子板上有多个安装卡槽，工程人员不必使用工具即可将隔离栅安装在端子板上。隔离栅模块支持热插拔。

多种接口模块可以实现本质安全现场信号与自动化系统之间的电气隔离。

额定电压 20 ... 30 V DC

保险丝类型 3.15 A , 5 x 20 mm (0.2 x 0.8 in)

功耗 0.7 W , with Multiplexer

反极性保护 是

导线截面积 2.5 mm2 (16 AWG)

连接器 field side: fixed screw terminals

control side: fixed screw terminals

RS 485 interface: removable screw terminals

power: removable screw terminals

重量 approx. 500 g

可选的故障监测端子板使得操作及维护更加快捷。

配有电缆连接头的预置电缆可以简化设计和文档管理。这些电缆代替了端子板与控制器I/O卡件（DCS，ESD）之间繁杂的点对点接线.

外形尺寸 without HiDMux2700: 222 x 122 x 79 mm (8.7 x 4.8 x 3.1 in)

with HiDMux2700: 222 x 122 x 208 mm (8.7 x 4.8 x 8.2 in)

安装 DIN导轨安装

Handbuch DTM-Beschreibung HiDMux2700 GER PDF 2323 KB

Product Installation Manual -- HART Termination Board ENG PDF 1001 KB

General Notes Relating to Pepperl+Fuchs Product Information 防爆产品隔离式安全栅
