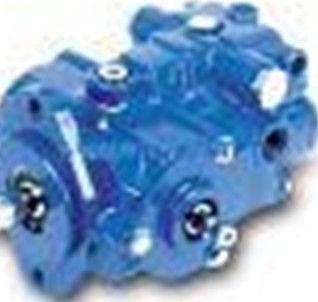

DG4V-3S-2C-M-U-H5-60，美国威格士闭式回路变量柱塞泵

DG4V-3S-2C-M-U-H5-60，美国威格士闭式回路变量柱塞泵

型号 C D

KCG-3-*** 57,3 (2.26) 20,5 (0.81)

KCG-3-L-*** 61,2 (2.41) 16,8 (0.66)

KCG-3-(L)-***-D-Z-M-U 型。

尺寸可随插头货源而异。

油口 A 和 B 是带 O-形圈沟槽的盲孔。

通过改装相对于插头壳的接点架，可以

以 90 的间隔重新布置这种插头上的电

缆进口。电缆进口是Pg 11， 用于 Ø 6-

10 mm (0.24-0.4 直径)的电缆。

参考型号编法 :

代号 “FJ” 和 “FW”: 2 引线，约 150.0 (6.0) 长，

提供 M3 端子供用户连接。

代号 “FTJ”和 “FTW”: 引线连接进入端子板，适

合于用户接线的 M3 端子

KCG-3-(L)-***-D-Z-M-P-H1-10-EN46

9,0 (0.35)

164,0 (6.46): KCG-3-L

50,0 (2.0) 较大接线盒

UNIPLUG 插头正确地装

配在 KCG-3 阀上

使用威格士的单电缆 UNIPLUG 插头：

用于 “柔和换向” 控制：

使用 UNIPLUG 型式 EHH-AMP-724-C**-1*

用于比例控制：

使用 UNIPLUG 型式 EHH-AMP-724-D**-1*

UNIPLUG 插头应当单独订货，见样本 2367。

把 UNIPLUG 插头装在 KCG-3 阀上:

松开线圈固定螺母，拆下线圈。把 UNIPLUG 插头

放入虚设管脚 (在无电磁铁端) ，然后复原线圈，

管脚完全接合，重新拧紧线圈固定螺母。
